3. Mediaplayer (Brightsign)
3.1. Presentation Properties
Alle Bildschirme werden über Brightsign-Player bespielt, welche eine HTML Seite anzeigen. Die Brightsign Player wurden über die Software des Herstellers Brightauthor 5.0 erstellt.
Da die Bildschirme im Laufe der Zeit ihre Einsatzort und möglicherweise ihre Orientierung ändern sollen, ist am Gehäuse ein Kippschalter angebracht, über den sich die Orientierung der Präsentation von Landscape auf Portrait umstellen lässt. Die Funktion wird über Brightsigns Switch Presentations ermöglicht, der Kippschalter löst über GPIO also einen Wechsel der Präsentation aus. Daher sind für jeden Bildschirm zwei Präsentationen angelegt: BKL_Landscape & BKL_Portrait.
Die Grundsätzlichen Einstellungen (Presentation Properties) sind in den folgenden Abschnitten erklärt.
3.1.1. BKL_Landscape
- Auflösung 1920x1080 / 4K (Je nach Bildschirmtyp)
- Orientation Landcape (Beim erstellen der Präsentation)
- Variables
-
HTML Sites (Link entsprechend der Screen ID anpassen)
- Switch Presentations
3.2.1 BKL_Portrait
- Auflösung 1920x1080 / 4K (Je nach Bildschirmtyp)
- Orientation Portrait (Beim erstellen der Präsentation)
- Variables
- HTML Sites (Link entsprechend der Screen ID anpassen)
- Switch Presentations
3.2. Logik
Der Wechsel, ausgelöst durch den Kippschalter, wird mit folgender Logik ermöglicht. Der Kippschlater sollte im laufenden Betrieb gedrückt werden, da nur so die Variable neu gesetzt wird.
3.3. GPIO
Der Kippschalter ist an folgenden Pins des Brightsignplayers angeschlossen:
- Pin 1 = GND
- Pin 3 = GPIO 0 (Button 0 in BrighAuthor)
Publish

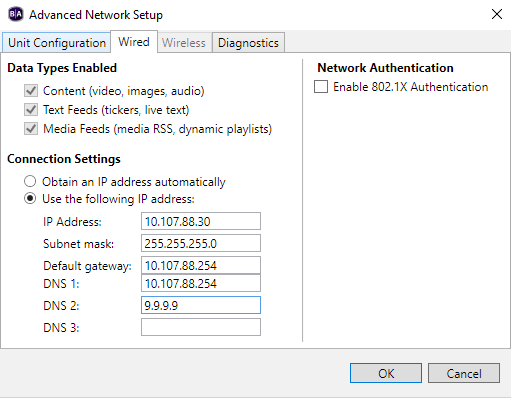

Netzwerk
